產品描述

PosiTector200是一種手持超聲波測厚儀，它可以采用非破壞方式測出多種涂層的厚度PosiTector200發射出一種高頻聲波，通過耦合劑和不同密度的涂層并得到反射聲波，根據聲波在物質中傳播和反射的時間長短來確定涂層的厚度?？偟臅r間的一半再乘以聲波在這種物質中的傳播速度就是準確的涂層厚度。

注意：這本說明書中出現“ ”表示可以在網站上得到更詳細的信息。PosiTcetor200超聲波涂層測厚儀開機/關機按機器的任何鍵都可以啟動PosiTector200，沒有動作3分鐘后機器將自動停止以節省電池，關機后所有的信息將得到保存。每臺儀器都配有校驗證書。如果有些機構需要再次校驗，可以周期性地將機器寄回廠家。廠家根據自己的使用經驗和工作環境可以自己確定一個周期。根據客戶的反饋、以及我們對機器結構和數據的了解，一年是一個比較理想的周期。

PosiTector200超聲波涂層測厚儀操作簡介

• 1、  開機
• 2、  調零探頭
• 3、  調至一個已知厚度（如果必要）
• 4、  測試

超聲波需要耦合劑來傳遞到涂層。光滑的涂層可以使用水作為耦合劑，粗糙的表面可以使用附帶的耦合劑。如果耦合劑有可能破壞表面或者留下色跡，可以使用樣板作為測試方法。如果測試中發現有顏色變化可以用水代替耦合劑。如果發現了耦合劑要腐蝕表面你可以瀏覽我們的網頁或者需求你們涂料供應商的意見。洗手液也可以作為耦合劑。

PosiTector200超聲波涂層測厚儀操作菜單，儀器是通過菜單控制的。如果想進入菜單，開機后按鍵

選擇到的項目為黑底白字

按（-）鍵向下翻頁，（+）是向上翻頁，按“ ”來確定選項。同時按下（-）（+）按鈕可以退出所在的菜單或者直接選擇“退出”離開當前菜單。

測量方法

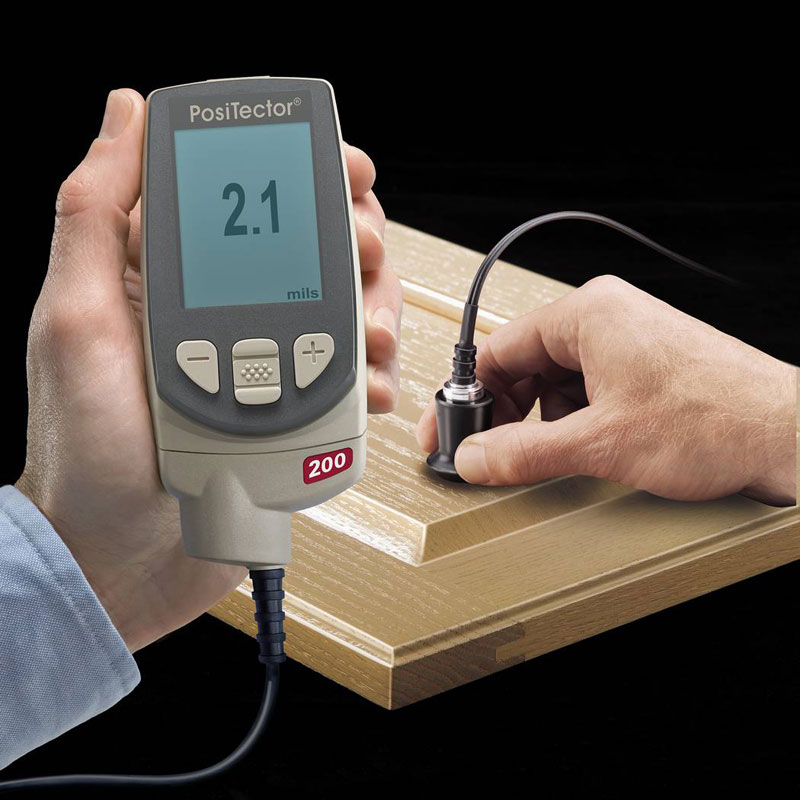

• 1、  在測量部位使用少量耦合劑。
• 2、  開機、將探頭平放在表面并按下。
• 3、  按住探頭聽到機器的嘟嘟聲為止，或者看到小綠燈閃，測量結果顯示在LCD上。如果將探頭一直按在同一地點可以得到二次數值。
• 4、  測試完成后，擦掉探頭上的耦合劑并將探頭和機器放到盒子里面去，沒有必要每次都從機器上取下探頭。

 調零

每次使用的時候探頭必須調零以補償非常溫環境和表面粗糙的影響。讓探頭久置與環境溫度相同、清洗探頭。如果探頭將被置于極熱或者極寒的環境工作，我們推薦你在工作環境中調零。如果測試的表面很粗糙，我們推薦你首先調零。

閘門選項

每個探頭都有測量范圍。比如C型探頭可以測量的范圍可以從50~3800微米。閘門常常根據實際情況來縮小測量范圍。閘門A設置*小值，閘門B設置*大值。預設的閘門值適合大多數的情況。如果有時候顯示的數值非常小或者沒有讀數。這些情況可能是由下列情況引起：

• 粗糙的或者有紋理的涂層
• 高密度或高強度材質
• 多重圖層
• 底材太薄或太硬

重要：在測量的時候機器會直接測出在閘門內的涂層。如果涂層超過這個閘門范圍就可能產生錯誤的讀數，有些沒有顯示。PosiTector 200只能運算*大容許的*大反饋厚度。

這個時候可以做一些調整：

• 1、  測量
• 2、  選擇閘門選項
• 3、  下限閘門可以通過（-）和（+）來調整。按下“ ”來確認所做的調整。
• 4、  上限閘門也可以通過（-）和（+）來調整。
• 5、  按下“ ”確認，標準型號將會自動退出閘門菜單。
• 6、  高級型號就會出現有波峰圖像的曲線。按（-）和（+）*來調整波峰位置并按“ ”確認退出。注意：用曲線可以觀察3個涂層。

下面是一些典型的閘門設定：

注意：閘門調整后顯示的讀數會改變，顯示的厚度是在閘門范圍中材質變化*大的一點。這個明顯的特點可以幫助忽略材質粗糙的影響。

厚度調校

選擇一塊接近樣板厚度的標準板，為了測試準確，選擇的樣板*好與需要測試的厚度差不多，或者稍微厚一點。

• 1、  滴少量耦合劑到選擇的標準板上。
• 2、  測試標準板。
• 3、  松開探頭，選擇厚度調整選項。
• 4、  按（-）、（+）來調整數值直到標準板厚度。
• 5、  按下“ ”選項來確認。標準模式將直到退出菜單。
• 6、  由于高級模式可以測量多個涂層，第*個涂層厚度調整后就繼續調校下一個涂層。同樣按“ ”來確認改變，當三層全設置完后會自動退出厚度調整菜單。

注意：“重置”選項可以幫助回到出廠設置。

PosiTector200超聲波涂層測厚儀記憶模式

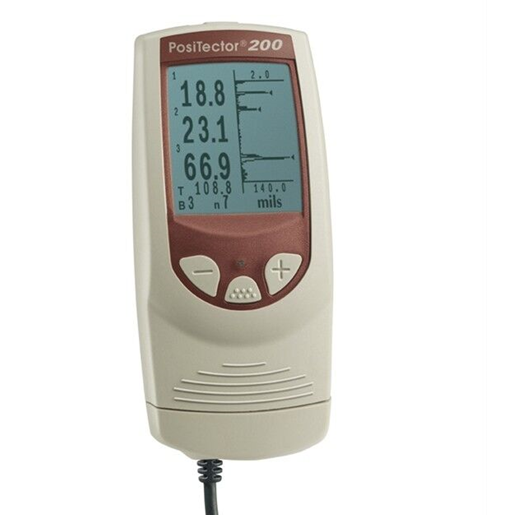

PosiTector200可以存貯1000組、包括10000次數據，使用者可以在屏幕上直接觀察、用打印機打印、通過USB連線把數據下載到個人電腦用PosiSoft軟件進行分析。

新組別

當要建立一個新的記憶組的時候，建立的新組名是序列號的遞進。比如現在的記憶組中有 B1和B3組名，如果建立新組將命名為B4。新測的數據在屏幕上顯示后會存貯到新的數據組里面。屏幕上的數據會被后面測試的結果所代替。每個組會自動附上建立的日期。

• 竅門：當處于記憶模式直接按下（+）可以建立新組。
• 打開：選擇先前建立的組，如果里面已經有數據，就會直接顯示以前的測量值。
• 關閉：停止記錄數據，離開數據組，屏幕停止顯示記錄。
• 刪除：從記憶里移出一組數據，數據組名和里面的數據被刪除。
• 檢視：用于檢視所有的常用的數據。它通常從*后的10個數據讀起。按?。?）（+）鍵改變選項，按住一秒可以來翻頁。如果想要更改某個選項，直接翻到選項，然后直接測量代替這個值，或者按“ ”來刪除或者退出。

打印

可以通過紅外打印機來打印，也可以通過USB連線把數據輸入到PosiSoft軟件來打印。按（-）（+）來取消打印。注意：在記憶的數據組里面，可以直接按下（-）來刪除數據。內存里面的數據可以通過連線傳到電腦里面，內存里面拷貝的數據不會被刪掉。PosiSoft軟件允許加入注釋和標簽，打印柱狀圖和圖表，管理數據，或者將記錄放到文檔和電子表格里面。

PosiTector200超聲波涂層測厚儀設置

重置：機器重置可以回復到出廠設置，下列的一些情況可以考慮機器重置：

• 1、  把所有的數據刪掉。
• 2、  希望校正到機器出廠設置。
• 3、  閘門回復到初始設置。

如果想更徹底地重置，使儀器處于關機狀態下，然后長按住(+) 鍵直到   出現，它不但和重置選項的效果一樣是數據重置，另外還可以使單位變成微米的，顯示英文版本。

圖像（高級型）

右邊圖像用于顯示超聲波穿過涂層時的變化。

竅門：按住（+）可以使圖像打開或關閉。

探頭測量時，超聲波在穿越過程中在不同涂層之間和涂層與基材之間的界面會發生變化。

其中圖像波峰顯示的就是分界面，密度變化越明顯，波峰就越高。密度變化的范圍越連續，波峰就越長，比如兩種相同材料組成的圖層會顯示又低又平的波形，不同的材質、具有明顯分界面的會顯示又高又窄的波峰。

PosiTector 200高級型會默認*明顯的波峰作為分界面。比如層數是三的時候，閘門上下限范圍內的*高的幾個波峰被認為是分界面，儀器會用黑色的三角箭頭指出來。閘門的上下線呈兩條水平線顯示，分別置于*高處和*低處。他們的值顯示在每條線的右邊。返回的聲波和波峰如果在閘門范圍之外就會被忽略掉?？梢酝ㄟ^修改來調整閘門的范圍。閘門設置可以輕松地控制圖像顯示，此外還可以調整閘門范圍內曲線的位置單位：單位選項可以使單位“微米”、“密爾”互相調換。

時鐘設置

所有的數據組建立的時候會自動附上日期，數據建立的時候都會附帶上時間(24小時時間制)，日期和確切的時間對于數據來說很重要，以便于追溯。當機器連接到電腦的時候，可以通過PosiSoft里面的時鐘設定來自動確認時間和日期，時鐘設定選項在測量單位選項里面。

PosiTcetor200超聲波涂層測厚儀多層測量 （僅適用于高級型）PosiTector可以同時*多測量3層涂層。設置測量多層的方法：

• 1、  在儀器設定里面選擇層數。
• 2、  通過（—）和（＋）來選擇需要測量的層數，然后按 來確認修改。
• 注意：在設定每個閘門之前，我們推薦客戶先用單層測量模式加圖像分析出每個單層的厚度。

PosiTector200超聲波涂層測厚儀可選配件

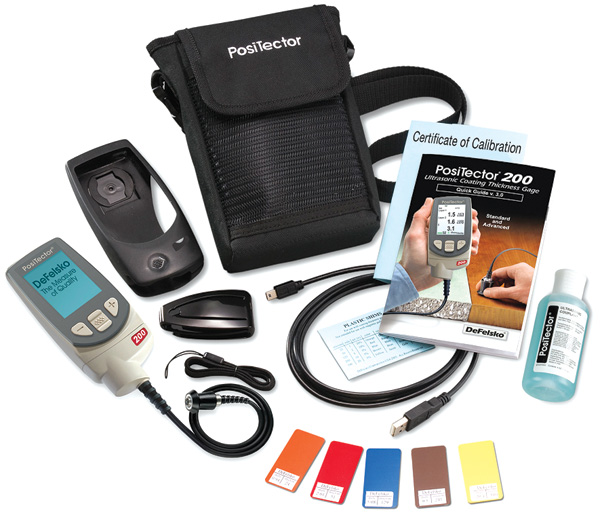

許多附件可以使儀器有更好的測試表現。PosiTcetor200超聲波涂層測厚儀校驗、確認和調整

• 1．  校驗－—通常是廠家或者實驗室校準。
• 2．  精度確認——客戶自己完成。
• 3．  調整——調整到已知厚度

PosiTector200超聲波涂層測厚儀校驗

校驗是一個可追溯的測試過程，目的是將結果控制在一個穩定的測量范圍。校驗通常由廠家執行或者在擁有可控環境的校驗實驗室里面進行，所有的過程都詳細記錄。

確認：用戶用標準板確認儀器的準確度，通常準確度確認包括儀器精度和標準板。

調整

調整就是調整儀器的測量結果以符合標準板的厚度值，目的是要保證儀器的精度。PosiTector200在出廠已經調校過，但是為適應不同的測量基材需要調整儀器。如果想知道測量新的底材是否需要調校，可以拿已知厚度的同材質地板進行測量，如果測量結果偏差大就調整到實際的值。測試的樣板應該平坦、光滑、不超出儀器的測量范圍。

PosiTector200超聲波涂層測厚儀應用說明

PosiTector200應用的是超聲波原理來測量涂層厚度，超聲波是一種高頻波。就像你在大廳或者峽谷聽到回響一樣，PosiTector200可以接收到涂層分界面的反射波。

PosiTector200發射出一種高頻的聲波通過耦合劑傳送到物體中，當遇到兩種不同密度物質的分界面就會得到反射，根據聲波在物質中傳播和反射的時間長短來確定涂層的厚度?？偟臅r間的一半再乘以聲波在這種物質中的傳播速度就是準確的涂層厚度，通過反射波的強度來確定層數，在測量的范圍內可以探頭可以感應到所有的反射，探頭就會選擇*強的反射來確定厚度，調整閘門厚度可以忽略掉不必要的邊界反射。

測量粗糙表面

當測量粗糙表面的時候，探頭通常默認的是涂層*高處到基材的厚度，耦合劑會填充探頭和涂層之間的間隙。如果耦合劑與表面的反射強度大于涂層/基材分界面的強度，就需要調整閘門來顯示較弱的反射。上圖中的探頭和涂層表面也由反射波，就需要調整閘門來確定正確的聲波。

測量多個涂層的總厚度：多個涂層會產生多次反射，用戶需要設定閘門來忽略掉單個分界面的反射波。

PosiTector200超聲波涂層測厚儀常見問題

•  儀器打不開：檢查（—）、（＋）回位正常，更換過新的電池。
• 開機后不穩定：先更換電池，如果問題依舊送廠方處理。
• 讀數比實際的小太多：探頭可能收到的是耦合劑和表面分界面的反射波，需要調高閘門一。
• 讀數比實際的大太多：可能測試的是涂層的表層和底層的總和。需要調小閘門二。
•  測試結果不準確或者不連續：確定是否為實際應用作過相應的優化，并在標準板上校驗。
• 在探頭零點調整的時候顯示錯誤：檢查是否探頭置于空中、看探頭是否有膠水，如果還不能解決問題，記錄詳細狀況并向技術支持咨詢。

PosiTector200超聲波涂層測厚儀更換電池

表示電池是新的電池，電量充足。當電量減少的時候里面的黑色條格會縮短，當處于底電位的時候會變成 ，這個時候雖然能繼續使用，但我們推家客戶更換電池。請盡量使用AAA堿性電池，鎳電池或者鎳氫電池容易出現電量弱的情況。希望用戶在存儲設置前更換電池，換電池前先關機。

廠家服務

在退回廠家檢查前請做下面幾點：

• 1、  按照指示安裝新的堿性電池。
• 2、  擦拭探頭。
• 3、  重置并調零。
• 4、  按照說明書的測試方法再測量幾次。
